Bavardez la machine de tension de tension de force de l'équipement d'essai 1000N
Application : La machine d'essai de tension de simple-colonne, force de tension de l'équipement d'essai de fil 1000N, est très utilisée dans divers matériaux tels que le matériel, le métal, le caoutchouc et les plastiques, les chaussures, le cuir, l'habillement, le textile, les isolateurs, les fils et les câbles, les terminaux… etc., pour examiner son de tension, larme, peau, diverses propriétés physiques telles que la résistance de compression, la résistance au cisaillement de recourbement, la résistance de recourbement à trois points… etc.
Suivez les normes : GIGAOCTET 8808, GB/T 1040.1-2006, GB/T 1040.2-2006, GB/T 1040.3-2006, GB/T 1040.4-2006, GB/T 1040.5-2008, GB/T 4850-2002
GB/T 12914-2008, GB/T 17200, JC561.2-2006
Paramètres :
| Nom de machine | Bavardez la machine de tension de tension de force de l'équipement d'essai 1000N | |
| Modèle. Non | PT-1170 | PT-1170B |
| Chaîne de capteur de force | 2,5,10,20,50,100,200,500kgf, une option | |
| Affichage | affichage de force et d'extension | |
| Exactitude de mesure de force | ±1.0% | |
| Résolution de mesure de force | 1/10,000 | |
| Chaîne efficace de mesure | 1~100%F.S | |
| Exactitude d'indication de déformation | ±1.0% | |
| Vitesse de essai | 1~500mm/min | |
| Voyage d'essai | 850mm, excluent la poignée | |
| L'espace d'essai | Avant et de retour 120mm, de droite à gauche aucune limite | |
| Unité de force | kgf, gf, N, kN, Ibf | |
| Unité d'effort | MPA, kPa, kgf/cm2, Ibf/in2 | |
| Unité de déformation | millimètre, cm, dedans | |
| Méthode d'arrêt | Arrangement de sécurité de limite supérieure et inférieure, bouton d'arrêt d'urgence, force de programme et arrangement d'élongation, détection de dommages de morceau d'essai | |
| Méthode instantanée de point | Acceptez manuellement les points de vue pendant l'essai et préréglés pour accepter des points de vue (20 points) | |
| Extension d'ordinateur | Non | Oui |
| Configuration standard | 1 paire de poignée, 1 imprimante micro, 1 cordon de secteur, 1 manuel d'exploitation, 1 certificat de produit, 1 carte de garantie de produit | 1 paire de poignée, 1 imprimante micro, 1 logiciel d'opération, 1 logiciel, 1 câble de réseau de connexion, 1 cordon de secteur, 1 manuel d'exploitation, 1 certificat de produit, 1 carte de garantie de produit |
| Taille | Environ 57×47×120cm (W×D×H) | |
| Poids | Au sujet de 80kg | |
| Moteur | De pas | |
| Alimentation d'énergie | 1PH, AC220V, 50/60Hz, 10A | |
Principe d'équipement d'essai de tension :
1. La valeur de force de la machine d'essai de tension est mesurée par le capteur de pression de piézoélectrique, l'amplificateur et le système de traitement de données. On le connaît des mécanismes des matériaux qui sous les lieux de la petite déformation, le ε de tension d'un élément élastique à un certain point est proportionnel à la force éprouvée par l'élément élastique, et aussi proportionnel à la déformation élastique. Prenez le capteur de type s de machine d'essai comme exemple. Quand le capteur est soumis à l'effet de la force de tension P, la jauge de contrainte est attachée à la surface de l'élément élastique. Puisque la tension de l'élément élastique est proportionnelle à la force externe P, la jauge de contrainte est reliée au circuit de mesure, vous pouvez mesurer la tension de sortie et puis mesurer la force.
2. La déformation est mesurée par un appareil de mesure de déformation, qui est utilisé pour mesurer la déformation de l'échantillon pendant le processus d'essai. Il y a deux mandrins sur le dispositif. Quand la distance entre les deux changements de mandrins, l'axe des changements photoélectriques d'encodeur, et l'encodeur photoélectrique aura la sortie d'impulsion. Alors le disposer manipule ceci, et la déformation de l'échantillon peut être obtenue.
3. La mesure du déplacement de poutre est rudement identique que la mesure de déformation, et le déplacement de la poutre est obtenu en analysant le chiffre des impulsions de sortie de l'encodeur photoélectrique.

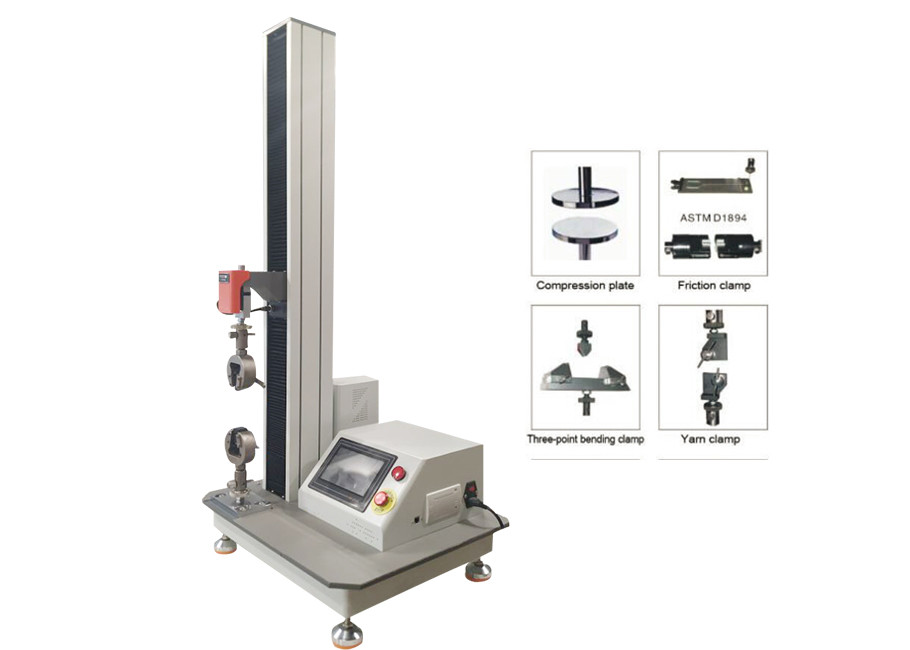

Images de machine d'essai de tension :

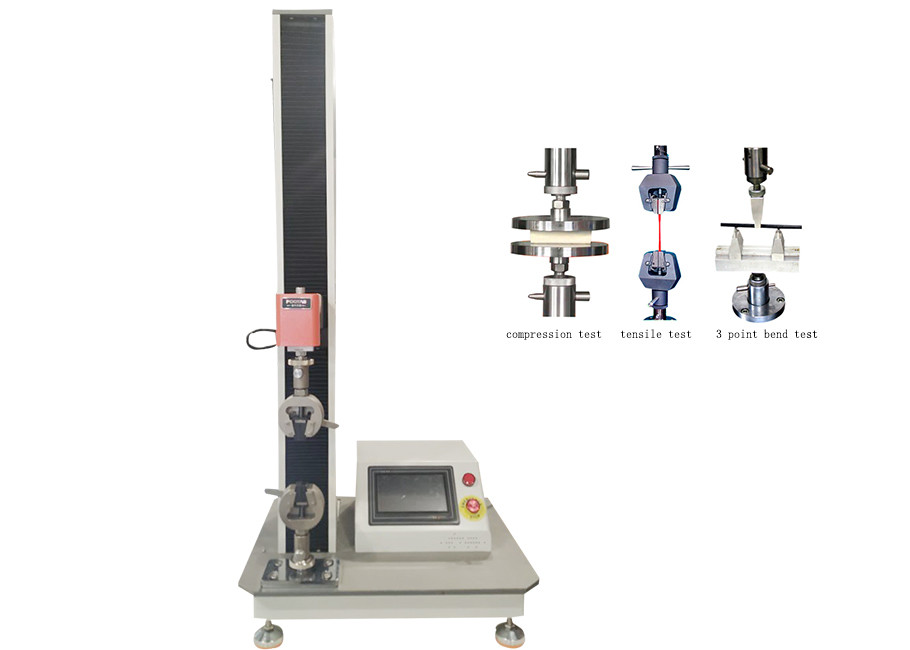

Différents montages d'essai peuvent être équipés :
